Auratek mehrkanal Photon-counting
Auratek Varianten
AuraTek ist ein mehrkanal Photonenzähler. Es hat eine ausgezeichnete Zeitauflösung von <40 ps rms in Kombination mit einer hohen Dichte individueller Anoden, optional mit integrierter Ausleseelektronik.
Der Detektor wird in verschiedenen Konfigurationen angeboten. Neben dem klassischen runden Design wird eine quadratische Variante angeboten für die platzsparende Verbindung mehrerer Detektoren.
Rund
für die Detektion von Elektronen, Ionen und Photonen von UV bis Röntgen
Quadratisch
für TOF-Anwendungen, Electronenmikroscopie, sowie Bildgebung von UV bis Röntgen, Ionen und Elektronen
Kamera
MCP-Photomultiplier eignen sich gut für Anwendngen mit höchsten Anforderungen an Empfindlichkeit und Zeitauflösung

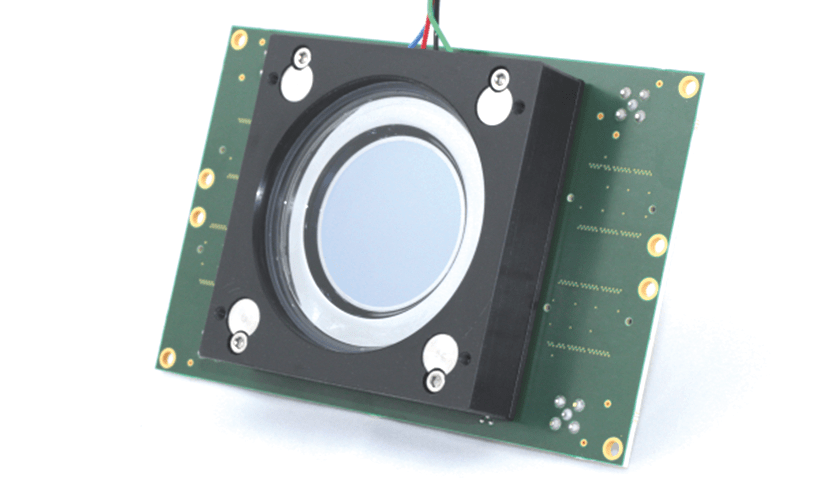

AuraTek rund
AuraTek rund ist ein multi-Anoden MCP-PMT der nächsten Generation. Es kann als Mehrkanal-Einzelphotonenzähler oder als analoger Photonenpuls Analysator konfiguriert werden. Die 1024 Einzelanoden sind in einer 32x32 Matrix angebracht mit 0,88 mm Pitch. Das ergibt eine quadratische aktive Fläche mit 28,16 mm Kantenlänge. Die 1024 Anoden können kundenspezifisch konfiguriert werden, oder in Gruppen kombiniert für spezielle Auslesegeometrien. Die Zeitparameter genügen höchsten Standards, mit Puls Anstiegszeit <175 ps und Einzelphotonen Transitzeit <40 ps rms pro Kanal.

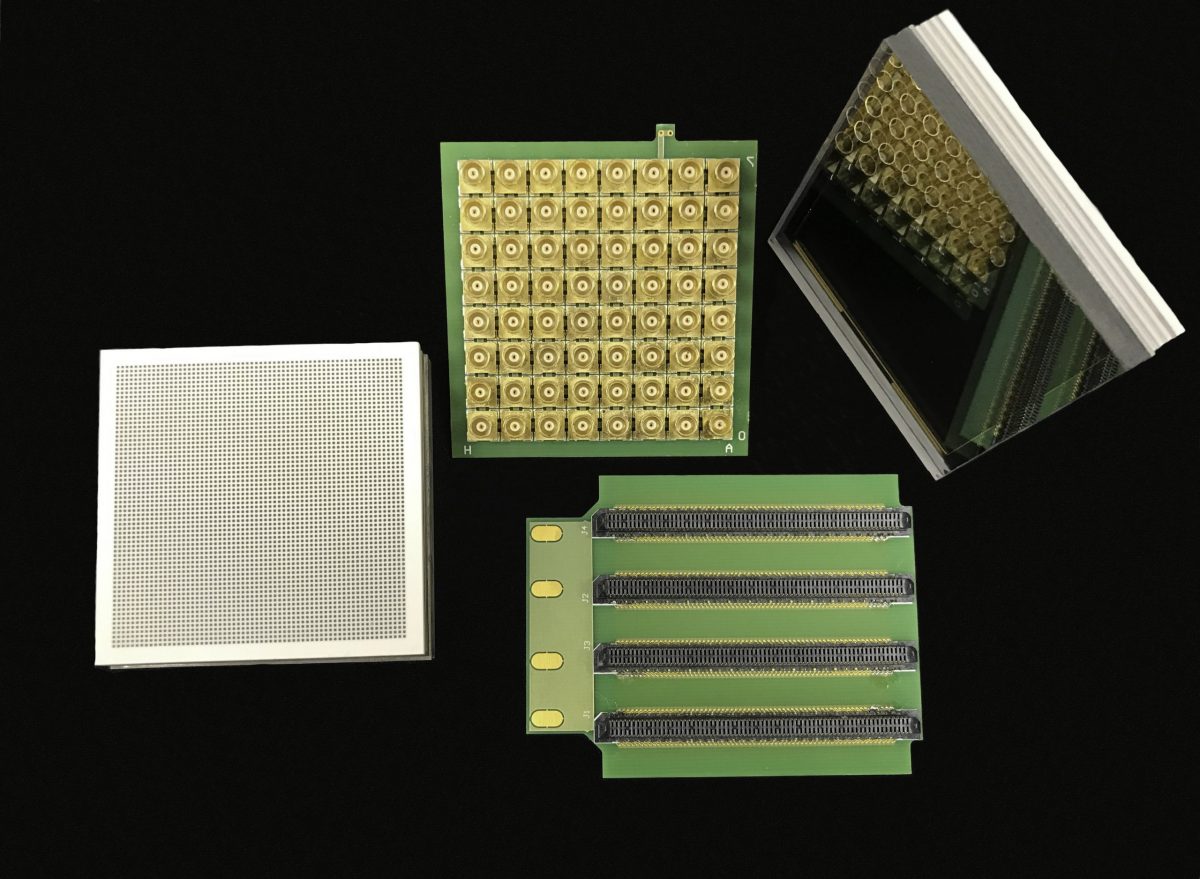

AuraTek quadratisch
Das quadratische AuraTek zeigt 4096 Einzelanoden in einer 64x64 Matrix mit 0,88 mm Pitch. Das ergibt eine quadratische aktive Fläche mit 53 mm Kantenlänge. Der gesamte Detektor hat 59 mm Kantenlänge, sodass die Totfläche möglichst gering bleibt bei der Kombination von mehreren Detektoren.

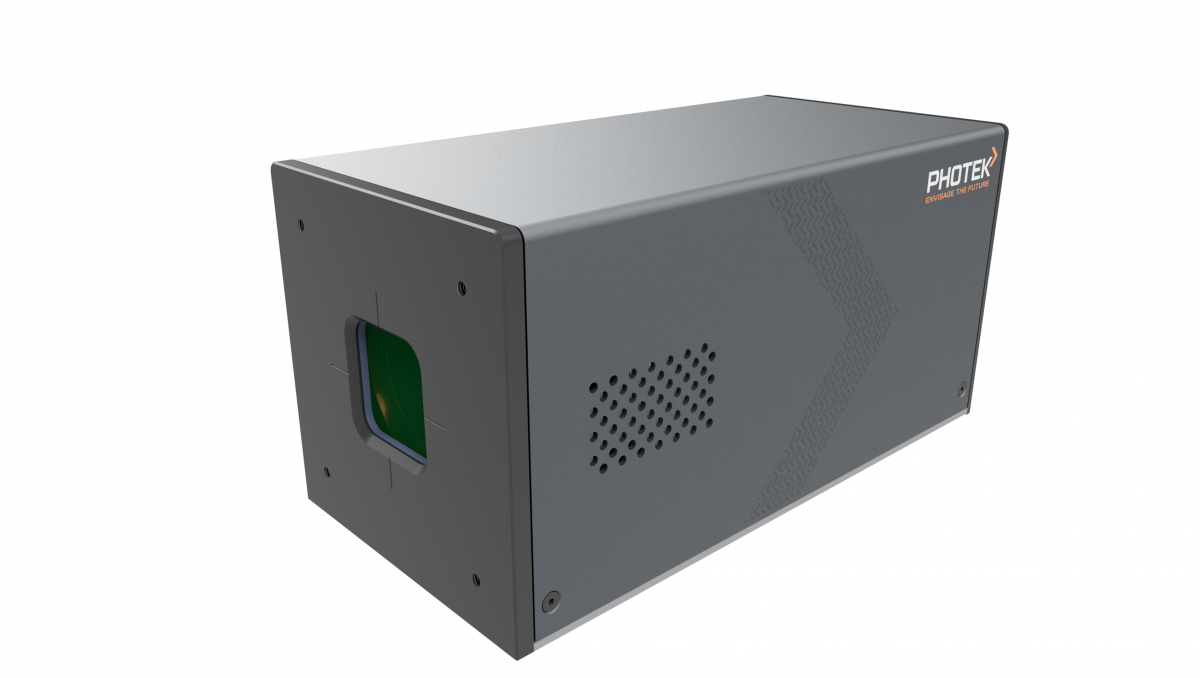

AuraTek Kamera
Das komplette multi-Anoden Kamerasystem heißt AuraTek-PCS (photon counting system). Es ist ein innovatives Einzelphotonensystem mit integrierter TOFPET Ausleseelektronik. Das bedienungsfreundliche System hat 256 unabhängige Kanäle. Jede Anode erfasst die Ereignisse mit 44 ps Zeitauflösung; für das Gesamtsystem ist die Zeitauflösung <100 ps rms. Das System ist selbst-triggernd und Ereignis-getrieben. Jedes erfasste Photon wird mit einem Zeitstempel und der Intensität versehen. Die maximale Zählrate pro Kanal ist 160 kcps und ca. 10 Mcps für das Gesamtsystem.
